グリーンフレームハード l=100〜4000mm
  • GFF-019

グリーンフレームハード l=100〜4000mm

・締結部分に衝撃が継続的に加わる場合に、コネクタのグリップ側のフレームに適しています。
・28mmタイプの約1.7倍のたわみ強度です。
・GF-S（19mmタイプ）フレームを差し込んでスライドさせる使い方もできます。
・外観見分け用として筋が1本あります。

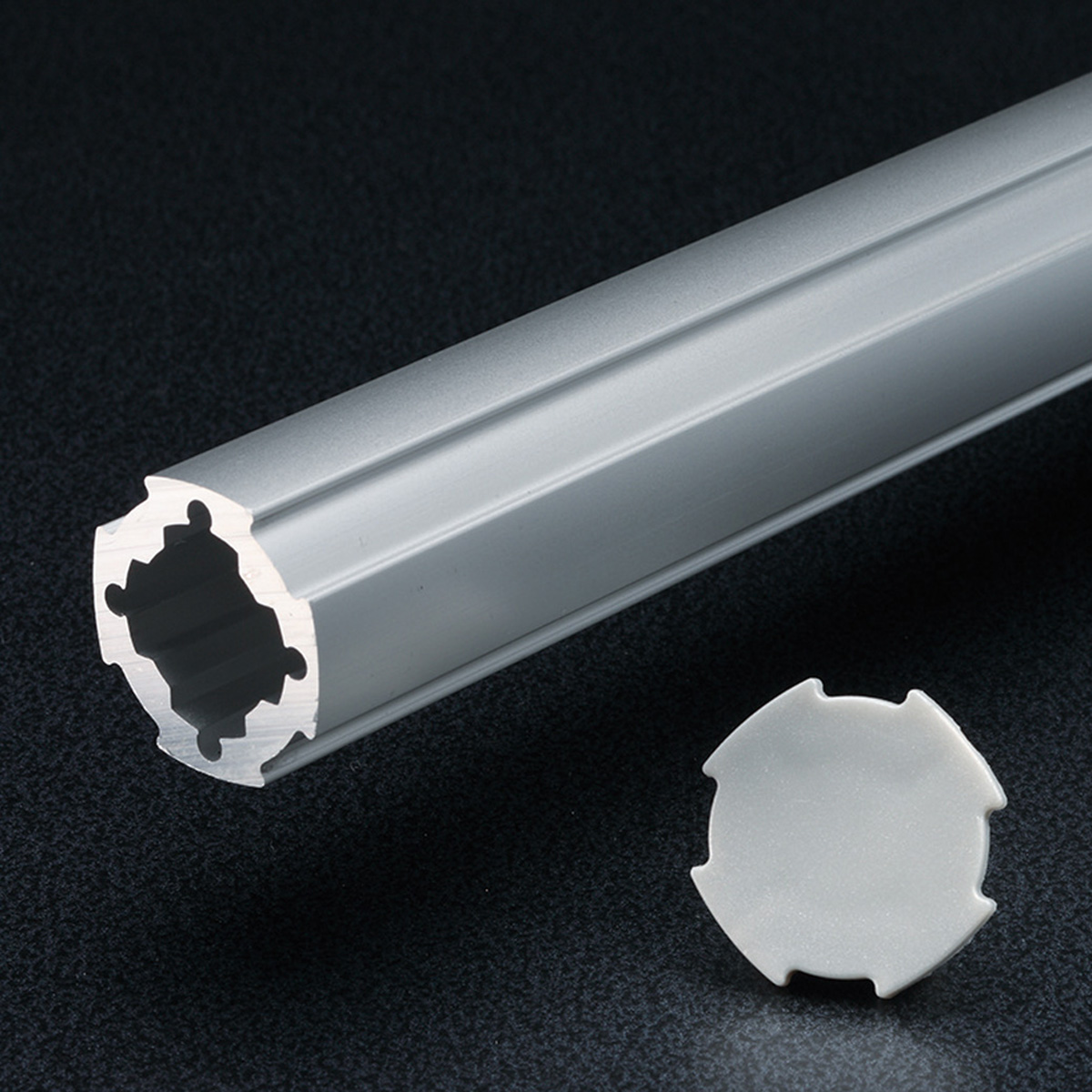

・対応フレームキャップ：GFハードフレーム用キャップ
アウターキャップ

3,720 円（税別）

0.93 円／mm（税別）

素材/技術データ

関連商品

カートへの追加

mm

※30.0～4000.0mmの間で入力してください。

※100.0mm未満を指定した場合は寸法外切断費100円が適用されます。

寸法
寸法を入力してください
加工オプション
なし
備考
数量
ご提供価格
0円

商品の購入やサービスのご利用にはログインが必要です

素材/技術データ

材質
アルミ押出材
アルマイト表面処理
環境
RoHS10対応品
断面2次モーメント
Ix＝2.01×104mm4
Iy＝2.01×104mm4
断面係数
Zx＝1.44×103mm3
Zy＝1.44×103mm3
単位質量
0.76kg/m
抵抗値のめやす
109-11Ω(帯電防止レベル)
カタログ
GF アルミパイプ構造材 (GF 202) P55
CADデータ
SOLID

※CADファイルがダウンロードできない場合には、右クリックから「名前をつけて保存」をお試しください。
