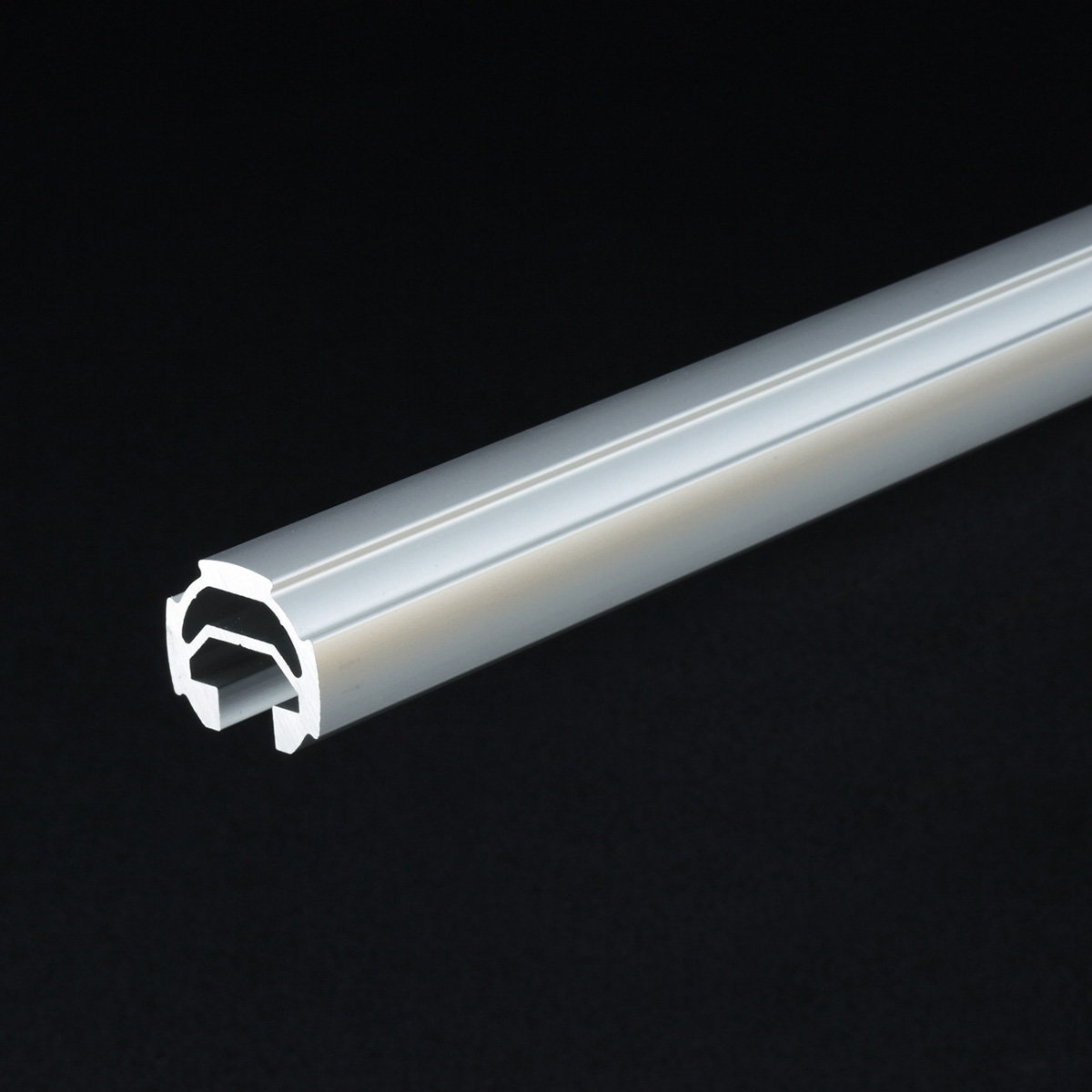

グリーンフレームLスロット l=100〜4000mm
  • GFF-004

グリーンフレームLスロット l=100〜4000mm

・10mm幅のスロットがあるフレームで、STナットLを挿入して、いろいろなパーツをビス固定で取付けることができます。
・スロットをスロットローラーのレールガイドとして利用できます。
・専用STナット（スベリ止めキャップ付）はSTナットL(M8・M6・M5・M4）です。

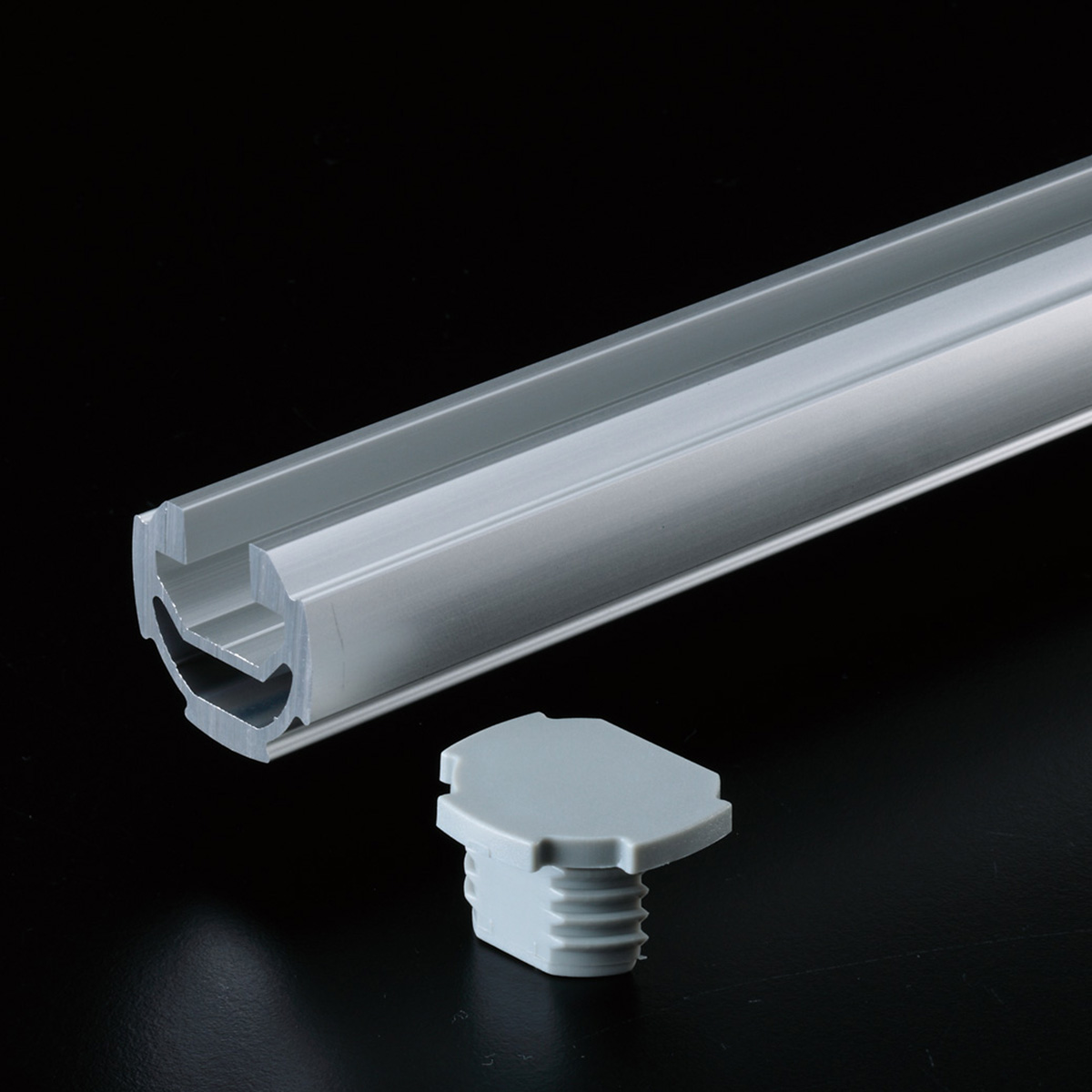

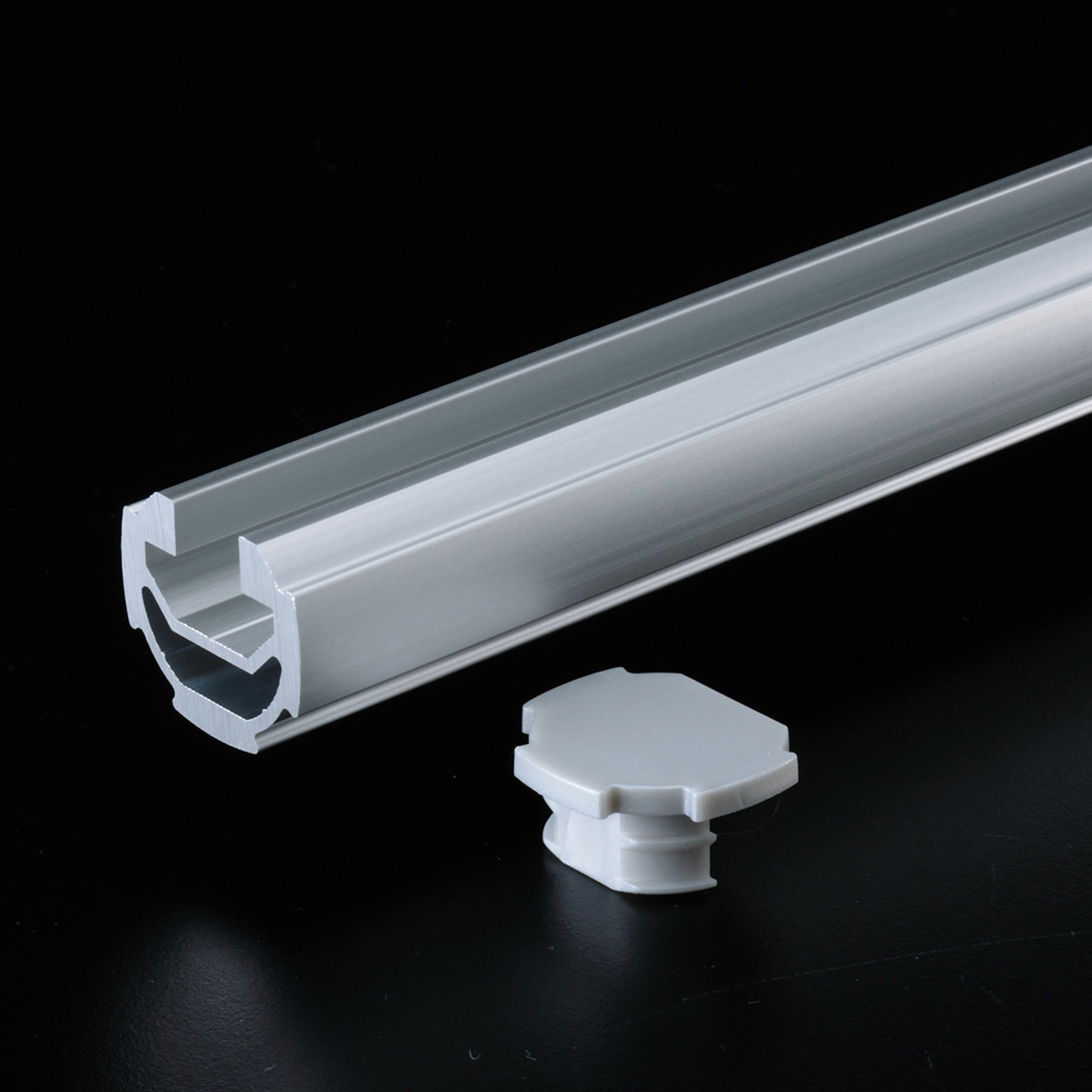

・対応フレームキャップ：GFLスロットインナーキャップ/ハード

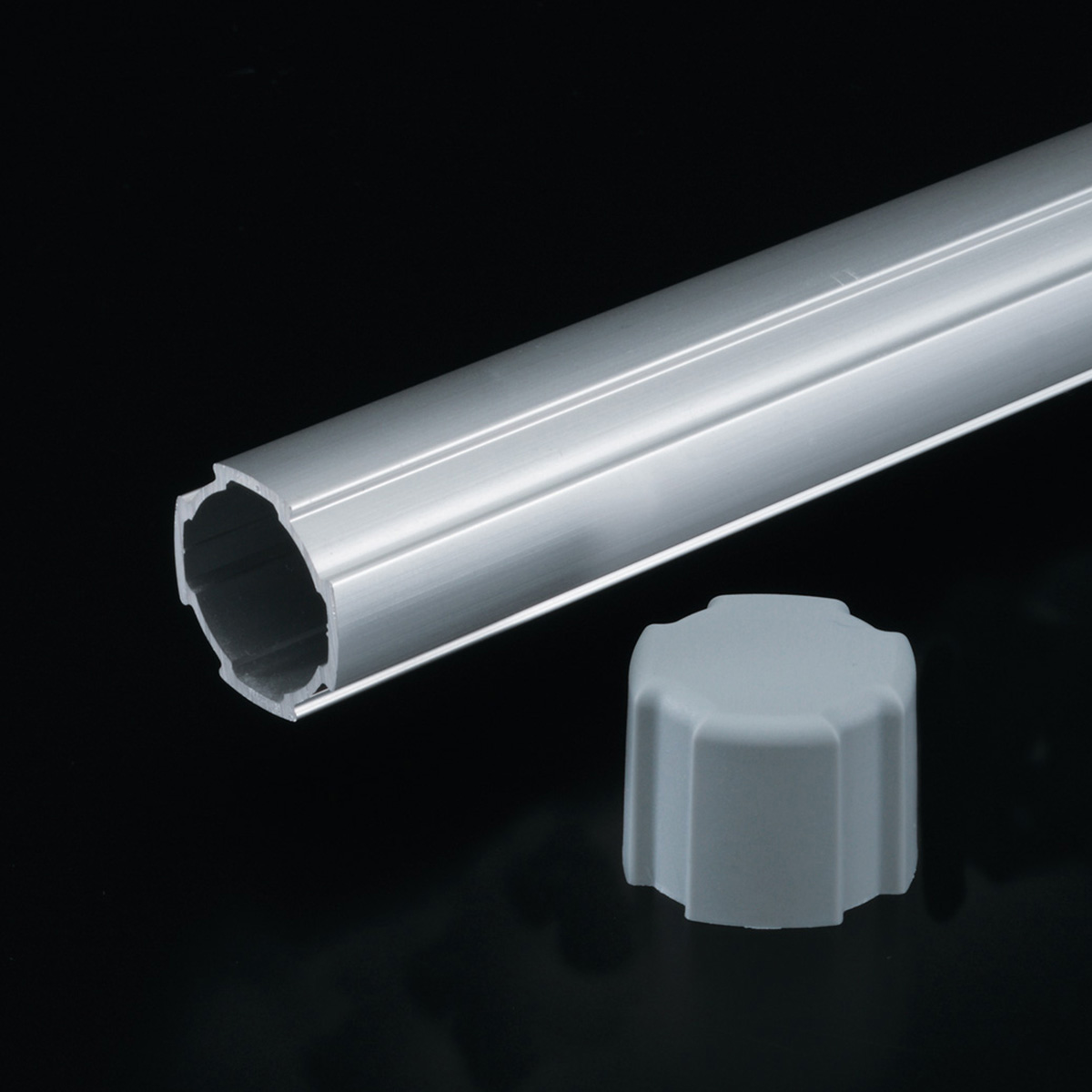

アウターキャップ

3,400 円（税別）

0.85 円／mm（税別）

素材/技術データ

関連商品

カートへの追加

mm

※30.0～4000.0mmの間で入力してください。

※100.0mm未満を指定した場合は寸法外切断費100円が適用されます。

寸法
寸法を入力してください
加工オプション
なし
備考
数量
ご提供価格
0円

商品の購入やサービスのご利用にはログインが必要です

素材/技術データ

材質
アルミ押出材
アルマイト表面処理
環境
RoHS10対応品
断面2次モーメント
Ix＝1.19×104mm4
Iy＝1.99×104mm4
断面係数
Zx＝0.96×103mm3
Zy＝1.42×103mm3
単位質量
0.68kg/m
抵抗値のめやす
シルバー：109-11Ω(帯電防止レベル)
カタログ
GF アルミパイプ構造材 (GF 202) P54
CADデータ
SOLID

※CADファイルがダウンロードできない場合には、右クリックから「名前をつけて保存」をお試しください。
